VÍDEOS SOBRE EL CABLEADO ESTRUCTURADO

En los siguientes vídeos encontrara mas información sobre el cableado estructurado, aquí despejaran cualquier duda al respecto.

ENTIDADES RELACIONADAS CON EL CABLEADO ESTRUCTURADO

ENTIDADES

• TIA (TelecommunicationsIndustryAssociation), fundada en 1985 después de la ruptura del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.
•
•

• ANSI(American National Standards Institute) es una organización sin ánimo de lucro que supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la Organización Internacional para la Estandarización (ISO) y de la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC).
•
•

• EIA (Electronic Industries Alliance) es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos cuya misión es promover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.
•
•

• ISO (International Standards Organization) es una organización no gubernamental creada en 1947 a nivel mundial de cuerpos de normas nacionales, con más de 140 países.
•
•

• IEEE (Instituto de Ingenieros Eléctricos y de Electrónica),principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 TokenRing, ATM y las normas de GigabitEthernet.
•

HERRAMIENTAS PARA EL CABLEADO ESTRUCTURADO

En la presente información conoceremos sobre las herramientas necesarias para este trabajo en la cual conoceremos sobre el uso y funcionamiento de cada una de estas herramientas.

Pinza telefónica para RJ45

Esta pinza la usamos para colocar el plug de RJ-45 en el cable UTP, en la imagen podemos ver que en la parte baja tiene una navaja para cortar el cable y una muesca para pelar el cable; en la parte central tenemos la sección donde se mete el conector armado para armarlo.

Este tipo de pinzas telefónicas, las podemos encontrar para poner no solo RJ45, sino tambien RJ11, RJ12.

Herramienta de presión (ponchadora)

Aunque la mayoría de la gente llama ponchadora a la pinza que mostramos anteriormente, esta es realmente al ponchadora, esta se usa para colocar el cable UTP en el conector hembra de RJ-45 o jack.

A esta herramienta se le coloca una punta metálica que al hacer presión con la herramienta insertara el cable en el conector y otra punta se usara para cortar el cable para quitar el cable del conector.

Generador de tonos

Esta herramienta induce en cualquier cable una señal de sonido a través del componente de tipo rectangular que vemos en la imagen, y a través de la herramienta tipo lápiz que vemos nosotros podemos escuchar el sonido al ponerla en el cable, para identificar o localizar los cables y no tener que seguirlos de forma manual.

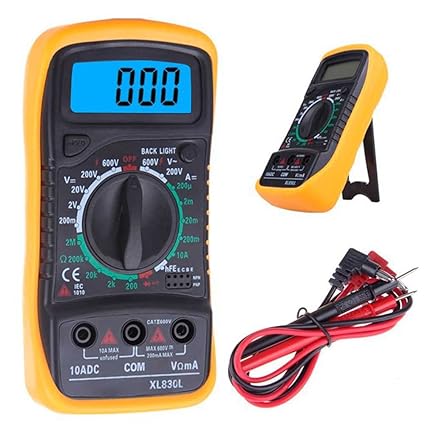

TESTER

Esta herramienta nos permite verificar la continuidad de un cable UTP que hayamos armado, así como también detectar cruzamientos, es decir, si al armar el cable intercambiamos la posición de algún par de alambres.

Esta herramienta es una alternativa económica realmente, ya que también podemos usar un multimetro con probador de cables UTP.

TIRACABLES

No es una herramienta exclusiva del ambito de las redes, si es muy util para cuando se instala el cableado en tuberias.

Para esto se introduce la guia metalica al tubo hasta que salga , se asegura el cable a la punta de la guia y se comienza a jalar lentamente el cable.

Jalar rapidamente, darle tirones o seguir jalando cuando esta atorado y/o enredado solo produce daños en el cable, quesi bien no es fragil, puede afectar.

OTRAS HERRAMIENTAS

Otras herramientas podrian ser taladro, desarmadores, exacto o cuchilla, pero estas no son exclusivas de la instalación de cableado pero si son útiles para la instalación de canaletas o tubería, recuerde que si dispone del presupuesto en lugar de un taladro invierta en un rotomartillo, dado que este se puede usar cuando hay que poner un cable en una columna soporte del edificio.

CABLEADO ESTRUCTURADO

¿QUE ES EL CABLEADO ESTRUCTURADO?

Cuando hablamos del cableado estructurado nos referimos a un sistema de conectores, cables, dispositivos y canalizaciones que forman la infraestructura que implanta una red de área local en un edificio o recinto, y su función es transportar señales desde distintos emisores hasta los receptores correspondientes.

Su estructura contiene una combinación de cables de par trenzado protegidos o no protegidos (STP y UTP por sus siglas en inglés, respectivamente), y en algunas ocasiones de fibras ópticas y cables coaxiales. Sus elementos principales son el cableado horizontal, el cableado vertical y el cuarto de telecomunicaciones. Conozcamos más sobre estos.

• Cableado horizontal

Este es el encargado de llevar la información desde el distribuidor de piso hasta los usuarios.  La norma EIA/TIA 568A lo define como “la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones”.

El cableado horizontal posee un núcleo sólido normalmente hecho de cobre, por lo tanto, se deberá evitar que este se tuerza y deberá estar ubicados detrás de muros para no tener contacto con él.

El cableado horizontal incluye:

• Cables horizontales.

• Tomas/conectores de telecomunicaciones en el área de trabajo.

• Terminación mecánica.

• Interconexiones horizontales localizadas en el cuarto de telecomunicaciones

• Cableado vertical

El cableado vertical, también conocido como backbone o cableado troncal, es el encargado de crear interconexiones entre los cuartos de equipo, cuartos de entrada de servicios y cuartos de telecomunicaciones.

Este está conformado por cables verticales, conexiones cruzadas principales e intermedias, terminaciones mecánicas y cordones de parcheo para conexiones cruzadas.

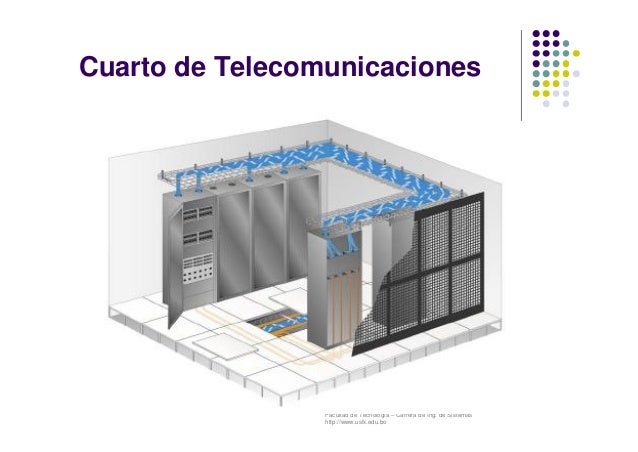

• Cuarto de telecomunicaciones

Consiste en el área física destinada exclusivamente para el alojamiento de los elementos que conforman el sistema de telecomunicaciones. En este cuarto se encuentran conmutadores y todos los elementos centralizados que corren a través de tramos horizontales hasta el área de trabajo.

Entre las características más representativas del cuarto de telecomunicaciones se destacan:

• Una altura mínima recomendada es de 2.6 metros.

• Si posee equipos activos, su temperatura ambiente debe encontrarse entre 18 y 24 °C y la humedad entre 30% y 50%. De lo contrario, la temperatura debe estar entre 10 y 35 °C y la humedad inferior a 85%.

• Debe contener un mínimo de dos tomas corrientes AC de 110 V y 15 A con circuitos independientes.

• Debe encontrarse en un lugar sin riesgo de inundación o en contacto con agua. En caso de haber riesgo de ingreso de agua, se debe proporcionar drenaje de piso.

• No puede compartir espacio con instalaciones eléctricas que no estén relacionadas con las telecomunicaciones.

Espero que la presente información te haya servido.
